Настоящий ветеран карьерных работ ЭКГ-5

Экскаватор с историей ЭКГ-5

На протяжении всей своей истории, машиностроительная отрасль СССР являлась одной из наиболее динамически развивающихся во всем мире. С конвейеров разных заводов с завидной регулярностью сходило большое количество спецтехники, среди которой была и определенная часть тяжелого экскаваторного оборудования. Но мало кто знает, что в середине 70-х годов ХХ столетия был спроектирован и выпущен один из первых специализированных тяжелых экскаваторов, с функциональностью и надежностью которого даже некоторые современные машины просто не способны сравниться. Это настоящий гигант, «ветеран карьерных работ» ЭКГ-5.

Сфера и особенности эксплуатации

Приоритетная сфера эксплуатации данных экскаваторов – это открытые горные работы. Они функционируют в карьерах, где добываются разные виды нерудных материалов, хотя вполне возможно их использование и на рудниках (погрузка разрыхленных пород). Иногда эти экскаваторы можно увидеть в открытых угольных разработках или на масштабных строительствах, где требуется выполнение тяжелых экскаваторных работ.

Нужно отметить, что за последние 30 лет, ситуация с внедрением новой тяжелой спецтехники, на большей части специализированных предприятий особо не изменилась, поэтому экскаватор ЭКГ-5А благодаря своим характеристикам, по прежнему является одним из самых востребованных. Новые экскаваторы известных мировых марок, среди которых Hitachi, Caterpillar, Komatsu и часть других, также постепенно интегрируются в работу отдельных отечественных предприятий, но они не так приспособлены к нагрузкам и сверхтяжелым условиям труда, как ветеран ЭКГ-5.

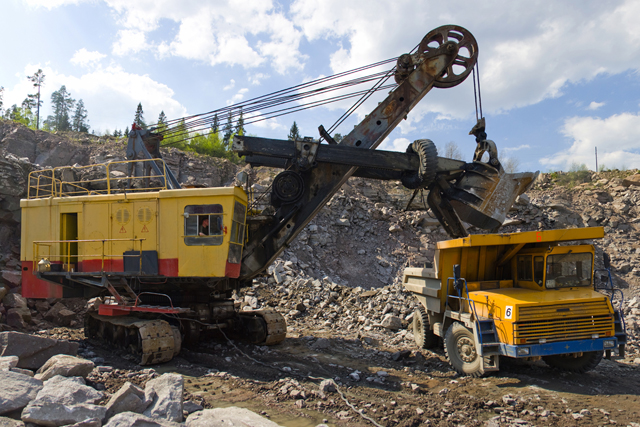

Спецтехника из прошлого: экскаватор ЭКГ-5

Условия работы в большинстве карьеров очень тяжелые, поэтому многие современные экскаваторы, даже несмотря на свои высокие эксплуатационные характеристики, просто не способны оптимально функционировать. Важнейшим критерием, который влияет на работу крупных экскаваторов, являются погодные условия. Перепады температур просто убийственны для многих видов техники и тех самых гидравлических экскаваторов. В большинстве случаев при низких температурах они простаивают без работы, а вот механическая техника, у которой порог низких температур на порядок ниже, способна нормально работать. Именно поэтому электромеханический ЭКГ-5 считается  надежным и неприхотливым экскаватором. Согласно заводским испытаниям, общие рабочие сроки эксплуатации данного экскаватора могут составлять десятки лет, но многое зависит от своевременного технического обслуживания.

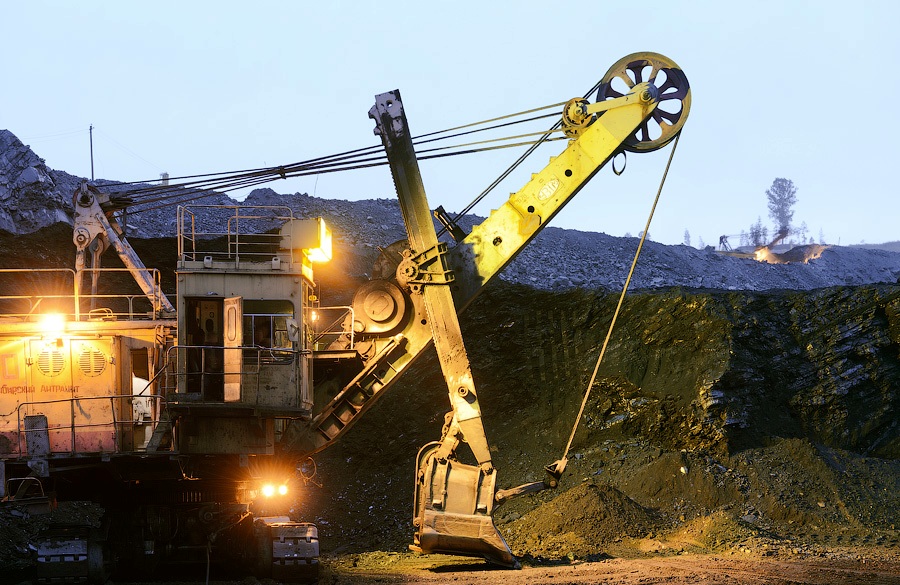

Функциональный экскаватор экскаватор ЭКГ-5А

Несмотря на свой значительный «возраст», экскаватор ЭКГ-5 продолжает выпускаться и сегодня. В его конструкцию внесены незначительные изменения, но принцип работы, основные рабочие механизмы и узлы остались прежними.

Экскаватор ЭКГ-5А технические характеристики

Параметры

-

Вместимость ковша, м3

4,6…6,3

Радиус черпания max, м

14,5

Высота черпания max, м

10,3

Высота выгрузки max, м

6,7

Просвет под поворотной платформой, м

1,85

Длина гусеничного хода, м

5,83

Ширина гусеничной ленты, мм

900/ 1100/ 1400

Среднее удельное давление на грунт при передвижении, кПа

205/ 162/ 127

Наибольшее усилие на подвеске ковша, кН

500

Расчетная продолжительность цикла (при угле поворота 90°), с

23

Наибольший преодолеваемый угол подъема, град

12

Скорость передвижения по горизонтальной площадке, км/ч

0,55

Напряжение питающей сети, кВ

3; 3,3; 6; 6,6

Мощность сетевого двигателя, кВт

250

Масса эксплуатационная, т

196

В экскаваторе ЭКГ-5 была применена одна из первых технологий реечного напора со специальной двухблочной рукоятью. В наше время она используется во многих тяжелых экскаваторах. Её предназначение состоит в том, чтобы использовать «жесткое» соединение балок рукояти со стрелой через специальные подшипники, что позволяет максимально эффективно управляться с тяжелыми разработками, особенно если присутствуют негабаритные буты. Это предает экскаватору дополнительные функциональные возможности.

Стрела ЭКГ-5 благодаря специально установленным механизмам, защищена от возможного воздействия на неё негативных боковых нагрузок, что позволяет обезопасить весь рабочий узел от деформации. Также на стреле закреплены манипуляционные механизмы по роботе с ковшом. Что касается самого ковша, то он довольно функциональный с открывающимся днищем. Каждый зуб ковша ЭКГ-5 изготавливается из специального сплава, что сильно продлевает временную эксплуатацию этих элементов.

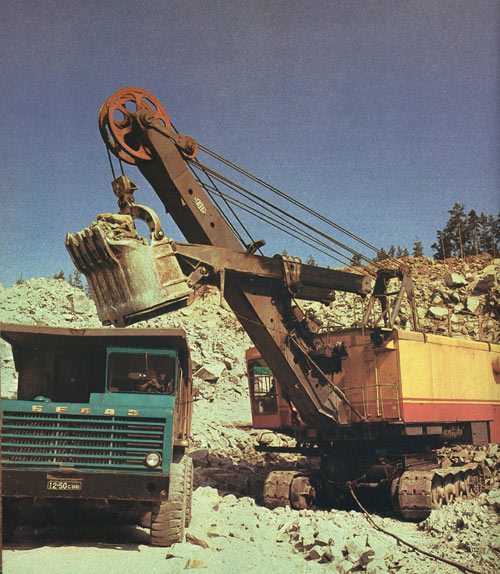

Тяжелый экскаватор ЭКГ-5

Есть у ЭКГ-5 и слабые стороны, но их не так много. К примеру, при работе на нестабильных грунтах возможно «забивание» установленных кулачковых муфт хода. Ситуация еще более усугубляется если сырая порода замерзает. В таких случаях переключить ход практически невозможно.

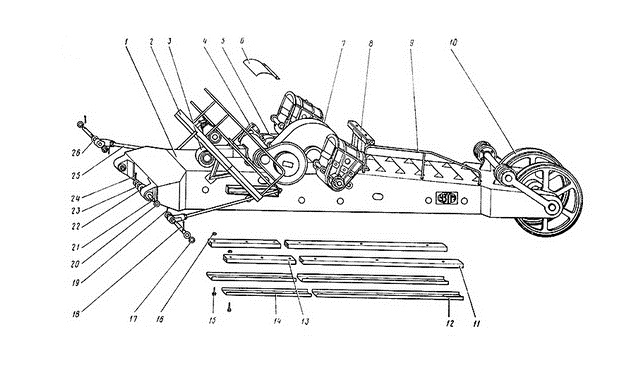

Стрела ЭКГ-5

Позиция на рисунке

Наименование

1

Корпус стрелы

2

Площадка

3

Установка вентилятора

4

Тормоз напора

5

Ограничитель хода рукояти

6

Кожух солнцезащитный

7

Механизм напорный

8

Установка направляющих роликов

9

Перила

10

Головная часть стрелы

11

Брус

12

Окантовка

13

Брус

14

Окантовка

15

Болт М20х160.58

16

Гайка М20.4

17

Шайба

18

Ось 12-100х320.40

19

Шплинт 12х140

20

Шайба 64.02

21

Валик

22

Шайба

23

Шайба

24

Шплинт 10х80

25

Тяга

26

Шайба

К сожалению, запчасти ЭКГ-5 (оригинальные) также имеют довольно высокую цену. Это как раз тот случай, когда обслуживание отечественного экскаватора обходиться дороже, чем некоторых иностранных моделей. Но прогрессивные модели уступают ему в большей части эксплуатационных характеристик, поэтому, спрос на него до сих пор существует. За экскаватор ЭКГ-5А цена на который может достигать 20 000 000 рублей, придется выложить довольно большие деньги, но он способен их быстро отработать.
