ЭО 2621 - экскаватор прошедший испытание временем

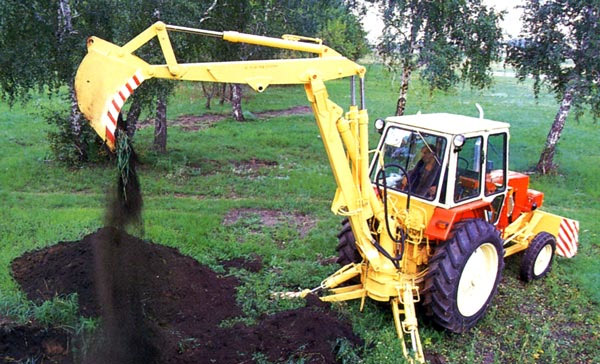

Экскаватор ЭО 2621 на базе ЮМЗ

Говоря об экскаваторе ЭО 2621, нельзя не отметить, что он уже долгое время является наиболее востребованным на просторах всего постсоветского пространства. Конструкция его максимально проста и не имеет серьёзных новшеств принесенных научно-техническим прогрессом, но несмотря на это, народу этот вид спецтехники очень полюбился. Самое интересное, что ЭО 2621 – это обобщенное название нескольких популярнейших моделей тракторов, которые используются как основная база для установки дополнительного экскавационного и другого оборудования. Наиболее часто базой служат следующие модели: МТЗ (82 и ряд других модификаций), ЮМЗ-6АЛ и ЮМЗ-6АМ. Поэтому самого большого внимания заслуживают именно рабочие элементы этого экскаватора.

Универсальность, которой обладает экскаватор ЭО 2621 просто уникальна. Этот одноковшовый экскаватор применяется очень широко, так как может эксплуатироваться с целым рядом сменных рабочих элементов.

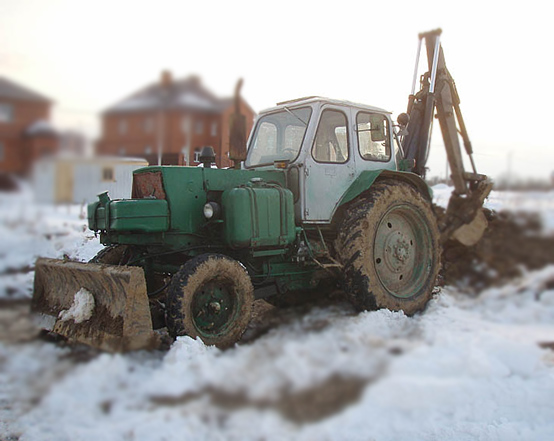

ЭО 2621 при выполнении работ в условиях зимы

Кроме уже упомянутого экскавационного оборудования, которое включает использование ковша обратной лопаты (рытье мелких ям или траншей), ковша прямой лопаты (погрузка сыпучих материалов, создание отвалов и насыпей), ЭО 2621 может оснащаться специальной крановой подвеской (всевозможные погрузочно-разгрузочные манипуляции, а также отдельные виды вспомогательных монтажных работ), вилами (погрузка или выгрузка сена, соломы, силоса и другой продукции сельского хозяйства), гидромолотом (разрушительные работы), бульдозерным отвалом (засыпка ям, уборка снега, разравнивание площадок под застройку). Поэтому сферы применения этого экскаватора довольно разнообразны, начиная от промышленности и заканчивая коммунальным хозяйством, ведь очень часто можно увидеть ЭО 2621, разрывающим место прорыва тепловых коммуникаций или осуществляющим погрузку строительного мусора.

Устройство экскаватора ЭО 2621:

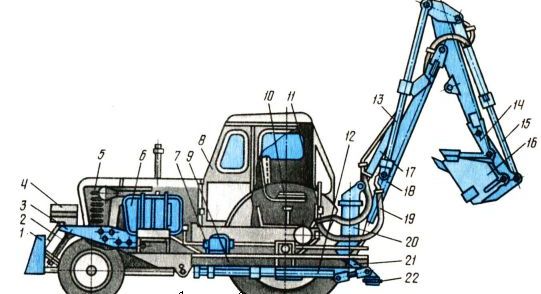

Общая схема экскаватора ЭО 2621

1 — отвал бульдозера; 2 — гидроцилиндр отвала бульдозера; 3 — рама бульдозера; 4 — топливный бак; 5 — трактор; 6 — бак гидросистемы; 7 — насосная группа; 8 — кабина; 9 — рама; 10 — сиденье; 11 — распределители; 12 — механизм поворота; 13 — гидроцилиндр рукояти; 14 — рукоять; 15 — гидроцилиндр ковша; 16 — ковш; 17 — гидроцилиндр стрелы; 18 — стрела. 19 — соединительные трубопроводы; 20 — поворотная колонка; 21 — гидроцилиндры; 22 — выносная опора.

Экскаватор ЭО 2621 технические характеристики

Для того чтобы более детально проанализировать простоту этого экскаватора, рассмотрим его технические характеристики и показатели наиболее распространенного рабочего элемента – ковша обратной лопаты.

Технические характеристики

Номинальная мощность двигателя

44(60) кВт (л.с.)

Скорость передвижения

0,58-5.3 (2,1 - 19,0) м/с (км/ч)

Длина в транспортном положении

6,48 м

Ширина, экскаватора эо-2621

2,2 м

Высота в транспортном положении

3,8 м

Колея передних колес

1,46 м

Колея задних колес

1,55 м

Дорожный просвет

0,4 м

Давление в шинах передних колес

1.7-0 18 (1,7-1,8) МПа (кгс/см2)

Давление в шинах задних колес

0,19-0,2 (1,9-2,0) МПа (кгс/см2)

Конструктивная масса

5300 кг

Угол поворота рабочего оборудования

28 (160) (в плане), рад(град)

Давление в гидросистеме

10 и 7,5 МПа (100 и 75) (кгс/см2)

Номинальная емкость бака рабочей жидкости

дм3 100

Рабочие параметры обратной лопаты

Емкость ковша

0.25 м3

Грузоподъемность ковша

475 кг

Ширина ковша

0,76 м

Наибольшая глубина копания

3 м

Наибольший радиус копания

5 м

Наибольшая высота выгрузки

2,2 м

Наибольшее усилие копания

2570 кгс

Важно сделать акцент на том, что ЭО 2621 технические характеристики которого максимально продуктивны, способен эффективно выполнять свои рабочие функции в самых разных условиях. Его гидравлика может претерпевать ошеломляющие минусовые температуры, до -40°, а также экстремальную жару до +40° и при этом исправно работать.

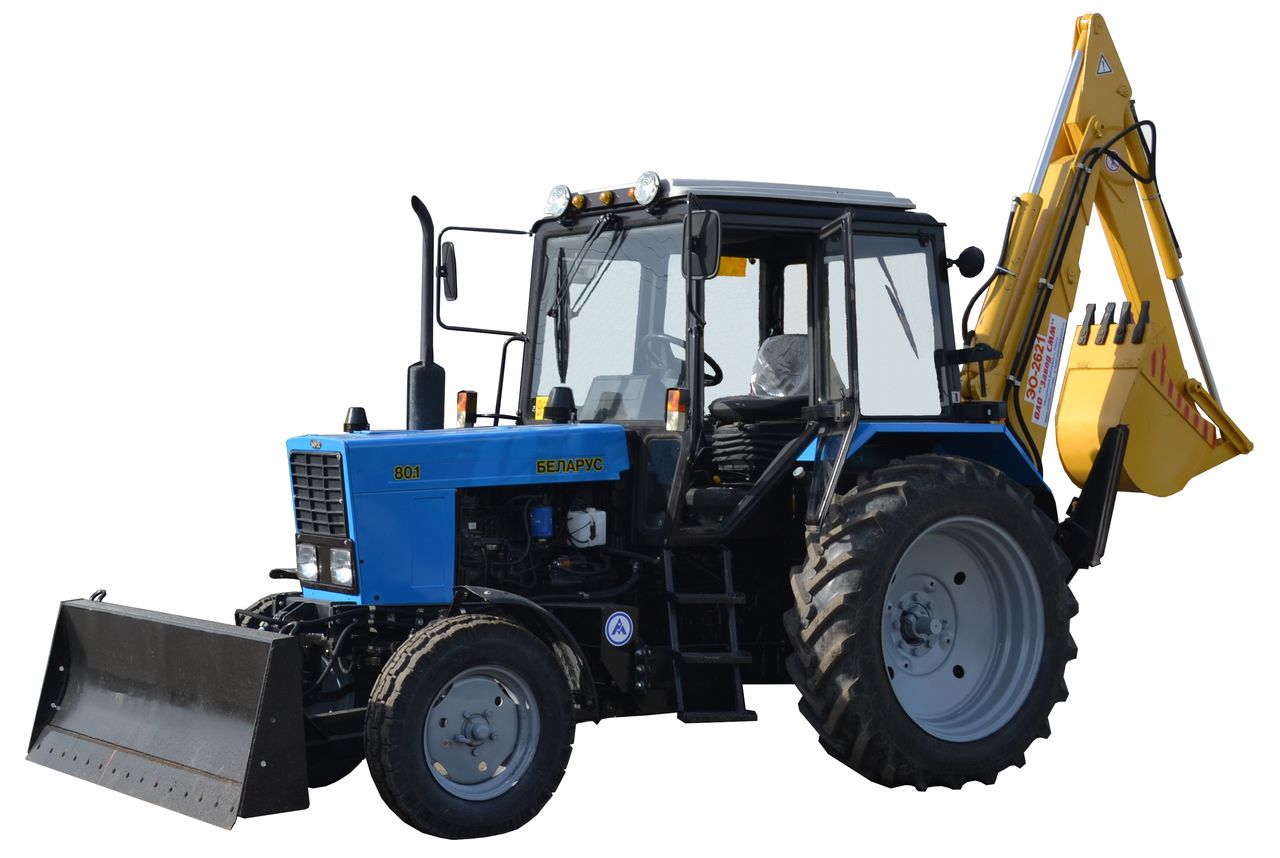

Экскаватор 2621 нового образцаЭО 2621 на базе МТЗ

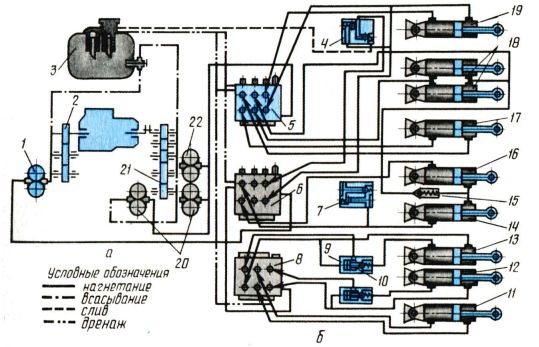

Кинематическая и гидравлическая схема экскаватора ЭО 2621

Детальная гидравлическая схема экскаватора ЭО 2621

 а — кинематическая; б — гидравлическая; 1, 20 и 22 — насосы; 2 и 21 — редукторы; 3 — бак; 4 — разгрузочный клапан; 5, 6 и 8 — распределители; 7 — перепускной клапан; 9 — обратные управляемые клапаны; 10 — иглы; 11 — гидроцилиндр бульдозера; 12 и 13 — гидроцилиндры выносных опор; 14 и 16 — гидроцилиндры механизма поворота; 15 — обратный клапан; 17 — гидроцилиндр ковша; 18 — гидроцилиндры рукояти; 19 — гидроцилиндр стрелы.

Среди других положительных черт, которые имеет экскаватор 2621, можно отметить следующие:

  • – функциональная неприхотливость, простота технического обслуживания, доступность и дешевизна запасных частей;

  • – сравнительная экономичность использования топливных ресурсов (если сравнивать с другими видами подобных экскаваторов);

  • – высочайшая мобильность;

  • – возможность оперативной смены любых рабочих элементов;

  • – малогабаритность, что делает возможным эффективное использование этого экскаватора в ограниченных условиях и на нестабильных грунтах;

  • – простота управления рабочими элементами и непосредственно колесной базой.

Что касается отдельных технических характеристик рабочей базы экскаваторов ЭО 2621, их можно просмотреть в разделе «Тракторы», где детально описаны конкретные модели. Но ради справедливости нужно отметить, что раньше были больше распространены экскаваторы на базе ЮМЗ, а на сегодня все чаще можно увидеть МТЗ оборудованного ковшом и отвалом. Хотя ЮМЗ-6 и МТЗ-82 имеют один тяговый класс 1,4, современные модели Минского тракторного завода более отвечают требованиям «нового времени» и пользуются большей популярностью у потребителей. Что касается конкретных производителей экскаваторов ЭО 2621, то их достаточно много. На сегодня они собираются как на мелких специализированных предприятиях короткого цикла сборки, так и на больших завода, как например Челябинский тракторный завод.

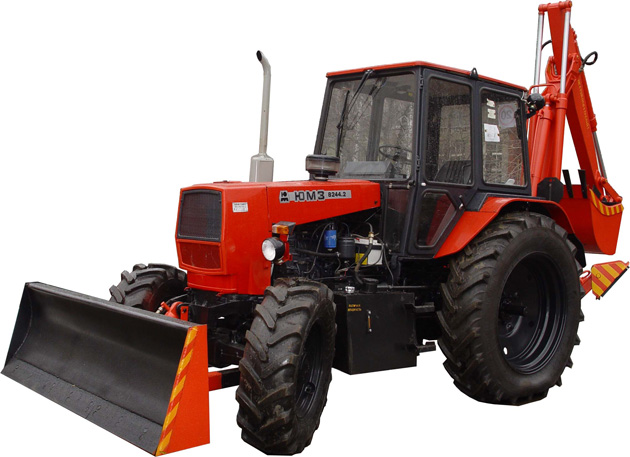

 Экскаватор ЭО 2621 и его обратная лопата

Экскаватор ЭО 2621 цена на который в большинстве случаев не переваливает за миллион – это в первую очередь бюджетный экскаватор. По сравнению с другими подобными видами спецтехники, он имеет самую низкую цену, но в тоже время не уступает своим конкурентам в рабочих характеристиках.
